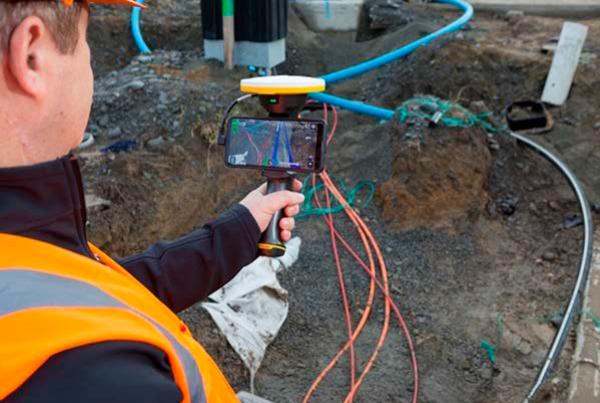

Trimble SiteVision AR ist ein Werkzeug für die 3D-Datenerfassung im Feld und ist Teil der Trimble Reality Capture Platform Services, über die alle Geodaten rund um den Breitbandausbau miteinander vernetzt werden. Foto: Trimble
Das Unternehmen Trimble bietet eine ganze Reihe an Technologien für die Erfassung genauer Vermessungsdaten, die speziell den Ausbau von High-Speed-Glasfasernetzen unterstützen und die Wartung der Netze vereinfachen. Die Lösungen können nahtlos integriert werden und sind miteinander kompatibel, was gerade für den Breitbandmarkt, bei dem verschiedene Vermessungsmethoden zum Einsatz kommen, vorteilhaft ist. Zum Trimble-Angebot an FTTH-Lösungen zählen hochpräzises Mapping mit GNSS-Empfängern (Trimble DA2), mobile GIS-Lösungen (TerraFlex GIS), 3D-Dokumentationslösungen (SiteVision AR), oder die Smartphone-basierte Datenerfassung. Über die Trimble Reality Capture Platform Services können die Daten all dieser Trimble-Systeme cloudbasiert verwaltet und ausgetauscht werden. Trimble-Kunden nutzen dies, um eine effiziente Planung zu bekommen und den Bau beziehungsweise die effektive Verwaltung ihres Netzwerks zu unterstützen. Ein zentrales Datenmanagement in der Cloud ist, so Trimble, entscheidend, um den maximalen Nutzen aus den Daten zu holen. Dies erleichtert die Zusammenführung von kombinierten Datensätzen in Netzplanungs- und Managementsystemen, um so FTTH-Projekte pünktlich, innerhalb des Budgets und nach den höchsten Qualitätsstandards umzusetzen. Die genauen und vollständige Geodaten kommen in allen Phasen eines FTTH-Projekts zum Einsatz – von der Planung über das Design und den Bau bis hin zu Betrieb und Wartung.
Projektphase Planung und Design
Die Planungs- und Designphase von Breitbandnetzen ist entscheidend für die Identifizierung optimaler Routen und Installationspunkte für Glasfasernetze. In einem FTTH-Projekt in Loveland, Colorado (USA), wurde das Bauleitungs- und Tiefbauunternehmen Ditesco mit der Koordinierung von Subunternehmern beauftragt und setzte eine Kombination aus Mobile Mapping (Trimble MX7) und GIS-Technologie von Trimble ein. „Anstatt wochenlang Tausende von Grundstücken in jedem Abschnitt vermessen zu müssen, konnten wir einige Abschnitte an einem einzigen Tag abfahren“, sagte Joshua Ooms, Projektingenieur bei Ditesco, über den Einsatz des Trimble MX7. „Und nach der Verarbeitung können wir schnell nach Bildern nach Straßen und Adressen suchen, Merkmale aus verschiedenen Perspektiven betrachten und Maße direkt aus den Bildern entnehmen.“ Ditesco beabsichtigt, Mobile Mapping auch für künftige FTTH-Projekte sowie für die Pre-Design- und As-built-Vermessung für andere Tiefbauprojekte zu nutzen.
Bau und Ausbau
Das Mobile-Mapping-System Trimble MX60 im Einsatz. Mit ihm können weitläufig ausgedehnte Breitbandnetze inklusive Straßenraum erfasst werden. Foto: Trimble
Auch beim Ausbau von Glasfasernetzen bringen GNSS, LiDAR und Augmented Reality Vorteile, etwa, um eine präzise Installation und Dokumentation der Infrastruktur zu gewährleisten. Ditesco nutzte auch GNSS-Rover, um Bestandsaufnahmen der verlegten Glasfaserkabel und Gehäuse durchzuführen. Das Team konnte einen Workflow im Feld implementieren, bei dem Probleme kartiert und den jeweiligen Auftragnehmern zur Behebung gemeldet werden. Dies rationalisiert den typischerweise zeitaufwändigen Prozess der Mängelbeseitigung und hilft Ditesco, teure Zusatzaufträge zu vermeiden.
Betrieb und Wartung
Auch für die Wartung von Glasfasernetzen kann die flächendeckende vermessungstechnische Dokumentation durch Mobile Mapping helfen, Prozesse zu unterstützen, zu vereinfachen und effizienter zu machen. Das kanadische Unternehmen Planview Utility Services nutzt das Mobile-Mapping-System Trimble MX50 für Management und Ausbau seines Glasfasernetzes in Ontario. Es hat dazu Tausende von Kilometern an standortbasierten Informationen erfasst. So entstand eine detaillierte Datenbasis für eine effektive, kontinuierliche Planung, Gestaltung, den Bau und die langfristige Wartung des Glasfasernetzes in der gesamten Provinz. „Es ist eine Herausforderung, Vermessungsteams in abgelegene Gebiete unserer großen Provinz zu entsenden, daher müssen wir die Anzahl der Außeneinsätze minimieren“, sagte Tony D’Amico, Director GIS Services, Solutions & Mobile Mapping bei Planview USL. „Mobile Mapping ermöglicht es uns, während der Sommermonate eine beträchtliche Menge an Daten in kurzer Zeit zu sammeln.“
„Unser Angebot Landvermessung as a Service (LaaS) nutzt mobiles LiDAR, um Daten effizient zu erfassen und unseren Kunden eine umfassende Basis zur Unterstützung ihrer Planungsarbeit zu liefern“, so D’Amico weiter. „Wir verbringen die Wintermonate damit, mit Trimble Business Center 360-Grad-Bilder zu erstellen und bis zu 36 Datenebenen zu extrahieren.“ Durch einen integrierten Ansatz können die von Planview gesammelten Daten verarbeitet und dann über die Cloud weitergegeben werden.
