Infrarotkamera mit 2.560 x 2.048 Pixeln

  • 03. Apr.. 2025

Die neue ImageIR 12300 von InfraTec ist die radiometrisch kalibrierte Wärmebildkamera mit der weltweit höchsten kommerziell verfügbaren nativen Auflösung von 5,2 MegaPixeln.

Mit dem Spitzenmodell der ImageIR-Serie lassen sich sehr feine Strukturen auf großflächigen Messobjekten mit unerreichter Detailtreue auflösen. Die ImageIR 12300 wird diesem Anspruch durch einen gekühlten High-Performance Photonendetektor mit einer nativen Auflösung von (2.560 × 2.048) IR-Pixeln gerecht.
Um die gleiche Detailtreue wie die ImageIR 12300 zu erreichen, sind bei Standard-Kameras mit (640 x 512) IR-Pixeln mindestens 16 aufeinander folgende Messungen erforderlich. Hinzu kommt eine separate Auswertung bzw. das rechnerische Zusammensetzen des Thermografiebildes. Die ImageIR 12300 ermöglicht die Messung in bisher unerreichter Bildqualität in einer einzigen Aufnahme und garantiert damit auch die Gleichzeitigkeit der erhobenen Daten. Das modulare Design der neuen InfraTec-Wärmebildkamera ermöglicht eine maßgeschneiderte Konfiguration für die jeweilige Anwendung. An sich ändernde Anforderungen lässt sich die Kamera auch nachträglich anpassen.
Das Zusammenspiel hochpräziser Wechseloptiken von Weitwinkel bis Mikroskop mit dem frei konfigurierbaren und motorisiert einstellbaren Filterblendenrad macht die ImageIR 12300 zum idealen Werkzeug für ein breites Spektrum an Messaufgaben in Industrie, Forschung und Entwicklung. Dank einer Vollbildrate von bis zu 140 Hz lassen sich sowohl dynamische Prozesse als auch schnelle Temperaturänderungen in einem Bereich von (-40 … 1.700 °C) (optional bis 3.000 °C) untersuchen. Im High Speed-Modus (Binning) sind Thermografieaufnahmen mit bis zu 1.600 Hz möglich.

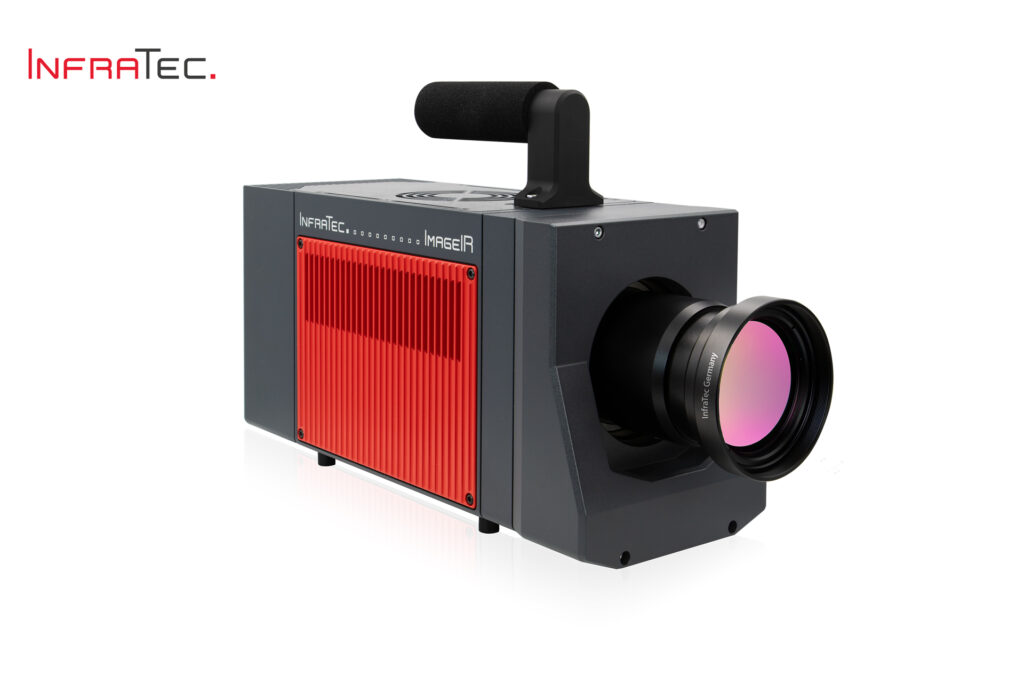

Die neue ImageIR 12300 vereint thermische und geometrische Präzision auf einem neuen Niveau. Quelle: Infratec GmbH

Der Photonendetektor ist trotz seiner hohen geometrischen Auflösung vergleichsweise klein. Möglich wird das durch einen einzigartigen Pixel-Pitch von nur 5 µm. Für Messungen mit der ImageIR 12300, die gleichzeitig eine thermische Auflösung von 0,022 K im High-Speed-Modus erlaubt, kann wie bei den anderen High-End-Kameras der ImageIR-Serie eine breite Palette hochwertiger Infrarot-Wechselobjektive eingesetzt werden.
Die ImageIR 12300 ist für den eigenständigen Betrieb ganz ohne PC ausgerichtet. Alternativ können die Daten in Echtzeit über verschiedene Schnittstellen auf hochauflösende Displays sowie für die externe Weiterverarbeitung oder Speicherung ausgegeben werden. Das integrierte Web-Interface ermöglicht zudem die Bedienung und Fernsteuerung der ImageIR 12300 per Smartphone oder Tablet.
Anwender profitieren zudem von der 10 GigE-Schnittstelle der Wärmebildkamera. Über diese können bis zu 10 Gbit/s Daten übertragen werden und damit auch hochaufgelöste Vollbilder bei der maximalen Bildrate von 140 Hz. Dank des Einsatzes moderner Lichtwellenleiter ist die Verbindung, auch bei Entfernungen von bis zu zehn Kilometern völlig unempfindlich gegenüber elektromagnetischen Störungen.

www.infratec.de
