Mit Scan2Sketch stellt ATRIOS eine Lösung am Markt vor, die Reality Capture, künstliche Intelligenz, Einmessskizze und GIS-Integration verbindet.
Angefangen bei der Einmessung der Leitungsdaten bis hin zur Integration ins GIS: Für Energieversorger ist der Weg der Leitungsdaten gekennzeichnet von komplexen Schnittstellen und Wechseln zwischen Systemebenen. Ein durchgängiger digitaler Workflow ohne Medienbrüche gilt zwar als wünschenswert, ist aber meist noch keine Realität. Mit der neuen Anwendung Scan2Sketch hat die ATRIOS GmbH diesen Prozess nun einen innovativen Schritt weiter entwickelt. Sie ermöglicht eine digitale Netzdokumentation innerhalb eines ganzheitlichen Prozesses – von der Erfassung der Baustelle über die intelligente Auswertung der Daten bis hin zur Erstellung von Dokumentationen und der direkten Übergabe in GIS-Systeme.
Ausgangspunkt Pix4D
Die Lösung wurde konsequent auf die Anforderungen von Leitungsbauprojekten und Tiefbaumaßnahmen ausgerichtet. Entsprechend basiert die integrierte KI auf speziell trainierten Modellen, die typische Komponenten von Ver- und Entsorgungsnetzen zuverlässig identifizieren und klassifizieren können. Bild: ATRIOS GmbH
Ausgangspunkt ist die digitale Erfassung offener Gräben und Leitungsinfrastrukturen direkt auf der Baustelle. Hierfür werden moderne Technologien der Photogrammetrie und Reality Capture eingesetzt. Die Aufnahme erfolgt über die Lösung PIX4Dcatch des Herstellers Pix4D, die auf einem Smartphone inklusive eines angeschlossenen GNSS-Empfängers betrieben wird. Während der Aufnahme werden Fotos, Sensordaten und GNSS-Informationen kombiniert, um die reale Baustellensituation vollständig digital abzubilden.
Auf dieser Basis hat ATRIOS speziell Prozesse für die Netzdokumentation entwickelt, die einen durchgängigen digitalen Workflow vom offenen Graben bis zur fertigen Bestandsdokumentation ermöglichen.
Aus den erfassten Daten entstehen hochpräzise 3D-Modelle, Orthofotos, Punktwolken, Oberflächenmodelle und georeferenzierte Baustellendokumentationen. „Jede Baustelle wird dadurch zu einem digitalen Zwilling, der dauerhaft gespeichert und jederzeit wieder ausgewertet werden kann“, sagt Christian Lügermann, Geschäftsführer bei ATRIOS.
Dadurch können selbst Jahre nach Abschluss einer Baumaßnahme alle relevanten Informationen erneut betrachtet, vermessen und überprüft werden. „Es ist sogar mit der AR-Funktion möglich, den Graben nachträglich virtuell vor Ort wieder zu öffnen“, beschreibt Lügermann.
Die Durchgängigkeit soll auch die Fehleranfälligkeit reduzieren. „Viele Dokumentationsfehler entstehen heute nicht auf der Baustelle, sondern bei der späteren Übertragung von Informationen in Skizzen, GIS-Systeme oder Bestandsunterlagen“, beschreibt der Vermessungsexperte. Handschriftliche Notizen, unvollständige Fotos oder ungenaue Lageangaben führen oft auch dazu, dass wichtige Informationen verloren gehen oder falsch interpretiert werden.
Durch ATRIOS Scan2Sketch werden sämtliche Informationen unmittelbar aus dem digitalen Baustellenmodell abgeleitet, wodurch eine objektive und nachvollziehbare Dokumentationsgrundlage entsteht. Leitungsverläufe, Abstände, Tiefen und Einbausituationen können direkt im Modell überprüft werden. Sogar das Volumen des Aushubs kann sowohl vor Ort auf dem Smartphone als auch im Nachgang jederzeit berechnet werden.
Innovatives Skizzentool
Ein großer Teil der Dokumentationskosten entsteht jedoch nicht bei der Aufnahme vor Ort, sondern bei der späteren Bearbeitung im Büro. Skizzen müssen gezeichnet, Informationen übertragen, Daten geprüft und anschließend in GIS-Systeme eingetragen werden.
Scan2Sketch begegnet dieser Herausforderung, indem es Arbeitsschritte automatisiert. Die erfassten Projektdaten werden strukturiert verarbeitet und stehen unmittelbar für die weitere Bearbeitung zur Verfügung. Ein besonderer Bestandteil von ATRIOS Scan2Sketch ist das integrierte Skizzentool. Während bisher Einmessskizzen häufig manuell erstellt wurden, ermöglicht Scan2Sketch die direkte Ableitung der Dokumentation aus den erfassten Reality-Capture-Daten. Leitungen, Hausanschlüsse, Armaturen oder andere relevante Objekte können direkt aus den aufgenommenen Daten digital nachgezeichnet werden.
Dies geschieht unmittelbar aus den Orthofotos, den Punktwolken, aus 3D-Modellen oder anderen georeferenzierten Messdaten. Schätzungen, handschriftliche Notizen oder manuelles Zeichnen entfällt dadurch. Eine integrierte KI erkennt Objekte automatisch und schlägt diese als Information für Bearbeitende vor. Ebenfalls erkannte Gebäudeecken werden direkt für eine automatisch erstellte Orthogonalbemaßung verwendet.
„Dadurch entsteht eine wesentlich präzisere und schnellere Dokumentation als bei klassischen Einmessskizzen“, so Lügermann. Zu den Vorteilen zählt ATRIOS auch, dass es so ein- heitliche Dokumentationsstandards gibt, alle Projekte werden nach identischen Regeln do- kumentiert. Skizzen können jederzeit ergänzt oder korrigiert werden, ohne die Baustelle erneut besuchen zu müssen. Zudem sind die Zeichnungsdaten jederzeit nachvollziehbar, da sie jederzeit aus den zugrundeliegenden Reality-Capture-Daten überprüft werden können. „Damit wird die klassische Einmessskizze von einem statischen Dokument zu einem intelligenten Bestandteil des digitalen Zwillings“, so der ATRIOS-Geschäftsführer.
Direkte GIS-Integration ohne Medienbrüche

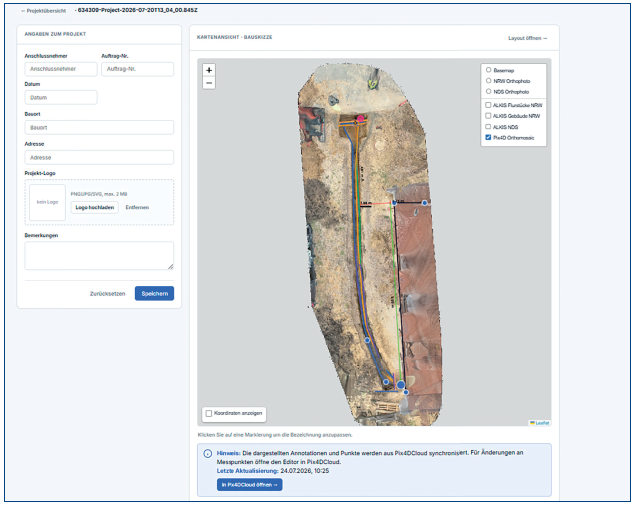

Beispiel für eine automatisch generierte Einmessskizze. Bild: ATRIOS GmbH
In vielen Unternehmen bestehen heute Medienbrüche zwischen Baustellendokumentation und Bestandsdatenpflege. Informationen werden mehrfach erfasst, übertragen oder manuell nachbearbeitet. Scan2Sketch beseitigt diese Schwachstelle. Scan2Sketch liefert auch die nahtlose Integration in bestehende GIS- und Asset-Management-Systeme. Die erzeugten Dokumentationsdaten können direkt in die nachgelagerten Systeme übernommen werden. Dadurch entsteht ein durchgängiger digitaler Prozess von der Baustelle bis zur Netzdokumentation.
Ein wesentlicher Vorteil von Scan2Sketch liegt in seiner hohen Integrationsfähigkeit. Auf Basis offener Schnittstellen und standardisierter Datenstrukturen kann die Lösung in bestehende GIS-, Asset-Management- und Dokumentationsumgebungen eingebunden werden. Für den Netzbetrieb besonders relevant ist die direkte Anbindung an GISMobil, über die erfasste Infrastrukturdaten ohne Medienbruch für die Netzdokumentation und Bestandspflege bereitgestellt werden können.
Ergänzend stehen Integrationen zu etablierten Asset-Management-Lösungen wie der AMSuite von SPIE zur Verfügung. Dadurch werden erfasste Daten nahtlos in bestehende Unternehmensprozesse überführt und stehen unmittelbar für die weitere Verarbeitung, Analyse und Pflege im Bestandssystem bereit. Dies reduziert Prozesskosten, erhöht die Datenqualität und unterstützt eine durchgängige Digitalisierung der Netzdokumentation. „Doppelerfassungen werden reduziert und die Datenqualität im Gesamtsystem verbessert“, beschreibt Lügermann.
Luure Survey AI
Ein weiterer Innovationsbaustein von ATRIOS Scan2Sketch ist die gemeinsame Entwicklung eines Machine-Learning-Systems mit dem Technologiepartner Luure GmbH. Unter dem Namen Luure Surveying AI entsteht eine spezialisierte KI-Lösung für die automatisierte Analyse von Infrastruktur- und Vermessungsdaten. Die Entwicklung konzentriert sich auf die intelligente Erkennung und Klassifizierung von Objekten innerhalb der Daten. Das System wird darauf trainiert, typische Bestandteile von Leitungsnetzen automatisch zu erkennen, beispielsweise Rohrleitungen, Kabel, Schutzrohre, Armaturen, Schächte, Formstücke, Muffen oder Anschlusspunkte. „Die KI unterstützt dadurch die Dokumentation, reduziert manuelle Arbeitsschritte und erhöht gleichzeitig die Konsistenz der erfassten Daten“, so Lügermann.
Kunden setzen Luure Survey AI ein, ohne die Kontrolle über ihre Daten aufzugeben. Die Analyse von Punktwolken, Orthofotos und 3D-Modellen erfolgt innerhalb einer geschützten ATRIOS-Systemumgebung. So werden keine sensiblen Informationen über Leitungsnetze, Versorgungsanlagen oder kritische Infrastruktur an öffentliche KI-Dienste übertragen. „So verbindet ATRIOS Scan2Sketch die Möglichkeiten moderner künstlicher Intelligenz mit den Sicherheits-, Compliance- und Datenschutzanforderungen professioneller Netzbetreiber und Infrastrukturunternehmen“, resümiert der ATRIOS-Geschäftsführer.
Zu sehen ist die Lösung auf der Intergeo 2026 am Stand der SPIE Halle C6 Stand 136.
