RIEGL LiDAR ermöglicht neue Einblicke in eine Welterbe-Region und zeigt an den verschiedenen Fallbeispielen die Stärken des gesamten Produktportfolios.
Vermessung am Hallstatt Skywalk: Auf der Aussichtsplattform kam der VZ-4000i-25 Long-Range 3D terrestrische Laserscanner zum Einsatz. Quelle: RIEGL
Was kann 3D-Laserscanning heutzutage leisten? RIEGL zeigt anhand einer besonderen LiDAR-Fallstudie wie man aussagekräftige Erkenntnisse zu kulturell geprägten Landschaften über unterschiedliche Umgebungen und Größenordnungen hinweg erzielen kann. Konkret geht es um die österreichische Region Hallstatt – einem UNESCO-Welterbe, das von der Organisation der Vereinten Nationen für Bildung, Wissenschaft und Kultur aufgrund seiner herausragenden kulturellen und natürlichen Bedeutung anerkannt ist. In dem 2025 gestarteten Projekt geht es unter anderem darum, mit der 3D Laserscanning Technologie von RIEGL neue Dimensionen aufzuzeigen.
Bei dem Projekt wurde insbesondere für Architektur und Denkmäler der VZ-600i sowohl im statischen als auch im kinematischen Modus eingesetzt, so dass das Team nahtlos zwischen stativbasierten Scan- und mobilen Kartierungsabläufen wechseln konnte, um verschiedene Gelände und Umgebungen effizient zu erfassen. Quelle: RIEGL
Das Projekt zeigt, in welch breitem Anwendungsbereich die LiDAR Technologie eingesetzt werden kann. Von steilen, schwer zugänglichen Tälern und sich zurückziehenden Gletschern bis hin zu alten Salzminen, archäologischen Stätten und sich verändernder Vegetation – die Region bietet unterschiedlichste Szenarien, die für Aufnahmen herangezogen werden können. Diese höchst unterschiedlichen Bedingungen und Voraussetzungen machen Hallstatt zu einem idealen Testfeld, um die Flexibilität und Präzision des RIEGL Sensorportfolios zu demonstrieren. RIEGL ist ein weltweit führender Anbieter von Laserscannern und Scanning-Systemen für den Vermessungsbereich und liefert modernste Waveform-LiDAR Lösungen für terrestrische, industrielle, mobile, luftgestützte und UAV-basierte Anwendungen. Seit 1978 fertigt RIEGL LiDAR Sensoren und Systeme für den kommerziellen Einsatz, die auf dem Pulslaufzeitverfahren basieren und bei unterschiedlichen Laser-Wellenlängen arbeiten.
Welterbe Hallstatt
„Die Welterbestätte Hallstatt ist ein atemberaubender Ort, der für seine lange Geschichte bekannt ist“, sagt Bernhard Groiss, RIEGL Senior Technical Expert LiDAR Applications. „In den letzten 8000 Jahren haben Menschen hier Salz abgebaut, sich den täglichen Herausforderungen des Lebens in einer rauen alpinen Umgebung gestellt und die Landschaft zu dem einzigartigen Kulturerbe gemacht, das sie heute ist. Die 3D-Aufnahme dieses Ortes mit den verschiedenen von RIEGL entwickelten LiDAR-Sensoren ist nicht nur eine große Ehre, sondern auch eine großartige Gelegenheit, die Fähigkeiten und Eigenschaften des vielfältigen Portfolios von RIEGL-Sensoren und ihre effizienten Vermessungsabläufe zu präsentieren“.
Um die ehrgeizigen Ziele des Projekts zu erreichen, setzte RIEGL eine Kombination aus luftgestützten und terrestrischen LiDAR-Systemen ein. Das RIEGL VQ-840-GE Airborne Bathymetric LiDAR System wurde eingesetzt, um hochauflösende bathymetrische Daten zu erfassen. Seine spezielle Lasertechnologie ermöglichte eine präzise Kartierung des Unterwassergeländes und im Flachwasserbereich,. Es lieferte wichtige Erkenntnisse über unter Wasser liegende archäologische Details und die hydrologische Dynamik.
Eingesetzte Systeme
An Land wurden die RIEGL terrestrischen Laserscanner VZ-4000i-25 und VZ-600i eingesetzt, um die komplexe Topographie und die kulturellen Sehenswürdigkeiten der Region zu dokumentieren. Der VZ-4000i-25 mit seiner großen Reichweite und hohen Genauigkeit war ideal, um aus der Distanz Details des weitläufigen bergigen Geländes und des Gletschers zu erfassen. Der VZ-600i hingegen bietet die Möglichkeit einer schnellen Datenerfassung bei hoher Detailauflösung, wodurch er sich perfekt für die Erfassung komplexer architektonischer und archäologischer Strukturen innerhalb des historischen Ortes und seiner Umgebung eignete.
Die Systeme von RIEGL wurden sowohl im statischen als auch im kinematischen Modus, sowohl am Boden als in der Luft eingesetzt, um hochauflösende Daten in einer Vielzahl von Vermessungsszenarien zu erfassen. Dieses Projekt zeigt nicht nur die Leistungsfähigkeit jedes einzelnen Sensors, sondern unterstreicht auch die Leistungsfähigkeit von RIEGLs kombinierten Verarbeitungsstrategien. Durch den Einsatz präziser Georeferenzierung ermöglichten die Arbeitsabläufe eine reibungslose Datenfusion und lieferten multiskalare Ergebnisse, die eine detaillierte Analyse und Visualisierung ermöglichten.
Der Zugriff auf zuverlässige Daten geschieht dabei zeitnah. Die Software-Tools von RIEGL unterstützen eine rationelle und leistungsstarke Verarbeitung und Analyse, die es den Anwendern ermöglicht, auch während des Feldeinsatzes verwertbare 3D-Erkenntnisse zu gewinnen. Diese Fähigkeit verbessert die Entscheidungsfindung und stellt sicher, dass die Daten für die Interpretation und Langzeitarchivierung sofort verfügbar sind.
INTERGEO 2025: Halle 12.0, Stand 0C051

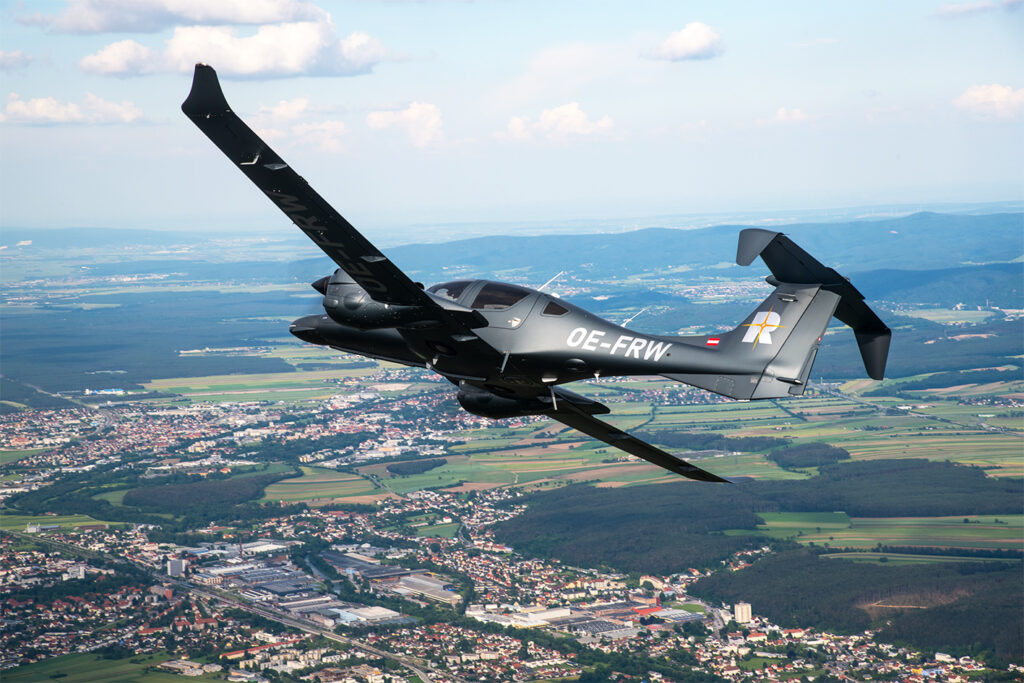

RIEGL Messflugzeug mit integriertem RIEGL VQ-840-GE System mit dem auch Teile des Seegrunds vermessen wurden (Bathymetrie). Quelle: RIEGL
